塑料激光焊接技術是塑料透光與吸光融化塑料的結合。在這種連接過程中，塑料材料的透光率和吸光率是決定塑料產品是否采用激光焊接技術的重要環節。那么如何檢查塑料材料的穿透率呢？以PA、PBT等塑料材料為例，看看如何檢測PA、PBT等激光塑料焊接過程中的激光穿透率。

尼龍、PBT等半晶材料的激光穿透率低于PC、PMMA等非晶材料。如果是黑色PA、PBT等含有玻璃纖維的材料，激光穿透率低。塑料激光焊接工藝的大規模生產激光焊接工藝的大規模生產至關重要。

激光穿透率

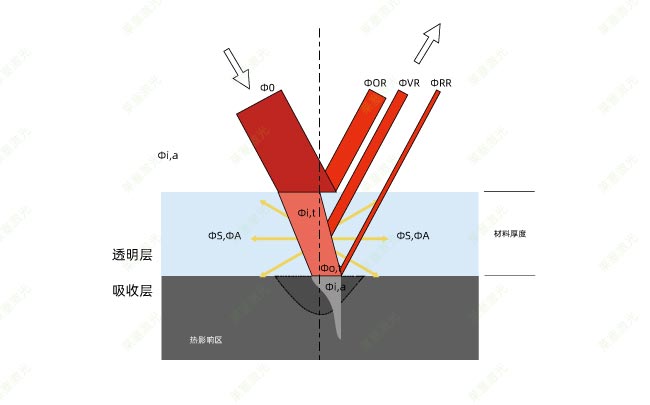

在塑料激光焊接過程中，當激光照射上層穿透塑料表面時，部分激光會反射，部分激光會反射到塑料材料中；塑料材料中的一些激光會穿透塑料材料到達激光吸收層，而另一些激光會在塑料材料中發生復雜的光路變化：有些會被半結晶顆粒漫反射，有些會被材料吸收，有些會被材料吸收。經過各種反射后，它將返回空氣或進入吸收層材料。在實際生產中，激光通常進入上層塑料，因此我們可以簡單地分為：部分激光被反射（R），部分激光被吸收（A），部分激光被吸收（A）。激光穿透上層塑料到吸收層（T）。以上T+A+R=1。

激光透過率的檢測方法

1.用激光功率計直接測試

對于已經擁有塑料激光焊接設備的客戶，可以直接使用激光功率計來測試塑料材料的激光穿透率。首先，使用激光功率設置讀數P0觸發激光并讀取激光功率計。然后，同樣設置的激光穿透需要測試的塑料材料，功率計獲得第二值PP。激光穿透T=PP/P0。這種檢測方法相對簡單，但缺點是激光穿透部分只能檢測到平板工件。

2.用光度計進行檢測

在光度計的幫助下，透射率T通過不同輻射通量產生的兩個電信號的比率來確定。簡單地說，它使用了一個800-1000nm的發光二極管輻射極低的激光瓦（5mw），MW激光穿透被激光穿透被檢測對象。取下塑料片后，由另一側的光度探測器進行檢測。光度探測器產生的電信號與發光二極管的輻射激光量成比例。這個比例值是測量的激光穿透率。該測試方法廣泛應用于市場上，其缺點也很明顯：一方面，由于輻射端發出的激光功率很小，傳感器在穿透測試材料后接收到另一端。輻射量小，因此檢測值非常不準確或根本無法檢測到激光穿透率。另一方面，該檢測方法只能檢測到一點，不足以解釋塑料焊接區域的激光穿透率。

3.使用全光譜檢測器

由于設備昂貴，沒有必要測試所有波長光對塑料材料的穿透率。這種檢測方法在實際生產中很少使用，通常廣泛應用于科研機構或塑料材料制造商。

4.全焊縫掃描塑料激光穿透測試儀

推薦的激光穿透檢測方法是使用掃描相機設備進行激光穿透檢測。該設備采用與激光塑料焊接波長相同的激光源，可準確測量待檢塑料制品的激光穿透率。同時，塑料激光穿透探測器可以拍照掃描整個焊縫，以獲得整個焊接區域的激光穿透率和注塑缺陷。在某些應用中，焊縫的質量甚至可以在塑料激光焊接后檢查，作為質量監測的手段之一。
